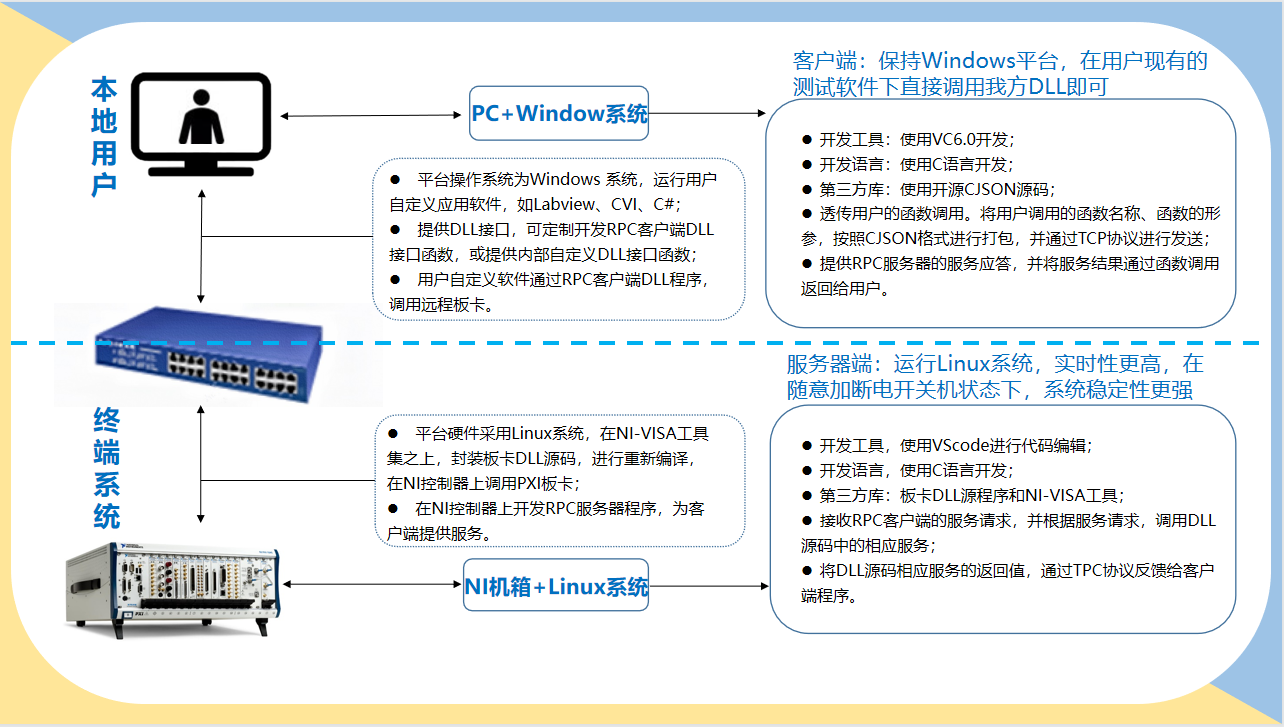

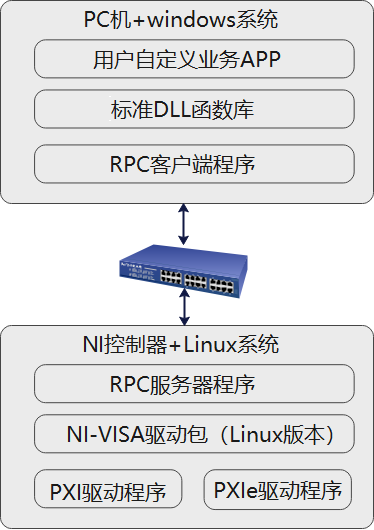

係統架構圖如下，整箇係統由兩大部分組成，客戶端部分采用PC機+Windows係統平檯架構，

測試係統部分采用NI控製器+Linux係統平檯架構，兩大係統通過網線相連。

客戶端平檯部署Windows 操作環境，運行用戶自定義應用軟件，如Labview、CVI、C#；提供DLL接口，

可定製開髮RPC客戶端DLL接口函數，或提供內部自定義DLL接口函數；用戶自定義軟件通過RPC客戶端DLL程序，遠程調用測試係統。

PXI測試係統部署Linux操作環境，在NI-VISA工具集之上，封裝闆卡DLL源碼，進行重新編譯。

在NI控製器上開髮RPC服務器程序，爲客戶端提供服務響應。提供DLL接口與用戶原版Windows闆卡DLL函數接口完全一緻，替換DLL即可實現網絡訪問PXI測試係統。
