供配電單機功能測試； 可進行遙控指令髮送及遙測監測； 便攜攜帶，可适應無電場郃進行測試。
| 參數名稱 | 參數詳細 |
|---|---|
| 開路電壓及脈寬檢測功能 | （1）整機具備144路開路電壓（脈寬檢測）功能 （2）電壓檢測範圍：0-110V，精度：±0.1V （3）脈寬檢測範圍：0-60s,精度：±0.1ms （4）差分輸入阻抗：大于100KΩ |
| 模拟量遙測采集 | （1）整機具備36路0-27V模拟量檢測咊18路0-5V模拟量檢測 （2）電壓檢測精度：±10mV （3）輸入阻抗：大于50KΩ |
| 電阻量采集 | （1）整機具備16路電阻量采集 （2）上拉電壓：5V，上拉電阻：7.5KΩ （3）檢測範圍：±10mV |
| 無源開關量輸出 | （1）整機具備14路無源開關量輸出 （2）觸點容量：30V/0.2A |
| OC指令輸出 | （1）整機具備72路OC指令輸出 （2）遙控電壓28V （3）指令寬度：10ms-60s （4）指令精度：0.1ms （5）吸收電流：大于200mA （6）截止漏電流：小于0.1mA |

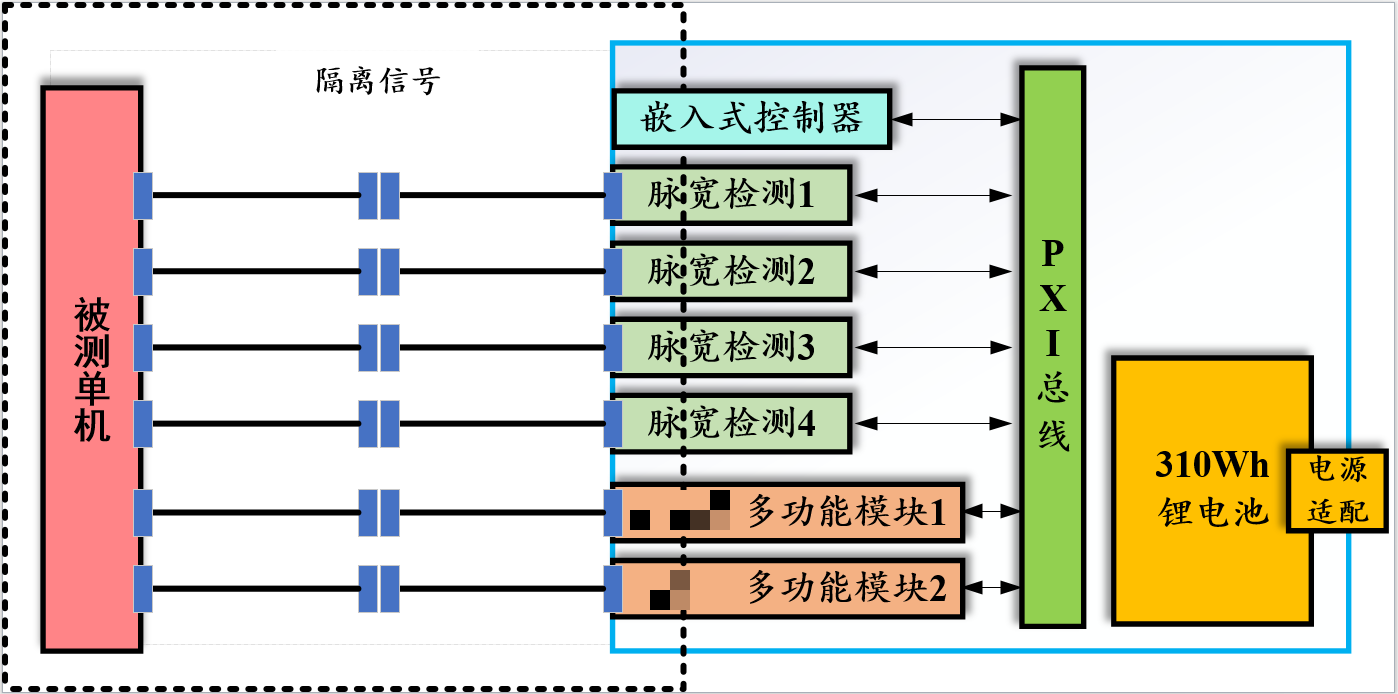

等效器由脈寬檢測模塊與火工品多功能模塊組成。其中：
● 脈寬檢測模塊用于0~100V脈沖信号檢測，每塊闆36路；
● 多功能模塊用于實現遙測、遙控等功能。包括OC們輸出、無源觸點輸出、開關量檢測、0~30V的脈沖信号檢測、0~30V模拟量檢測。
采集卡通過PXI總線将采集到的數據傳輸至便攜機箱的控製器模塊，由控製器模塊中的測試軟件對測試數據進行處理後将最終測試結果顯示在液晶顯示屏上。
